تابلو فرماندهی چراغ راهنمایی مدل TLC-4041 با قابلیت کنترل از راه دور تحت اینترنت اشیا (IoT) و با 20 پروفایل کاری مجزا به عنوان یک تابلوی کارآمد و دقیق در حال تولید و بهره برداری می باشد.
- مجهز به پردازنده قدرتمند ARM Cortex-M3
- مجهز به ساعت داخلی بسیار دقیق DS3231

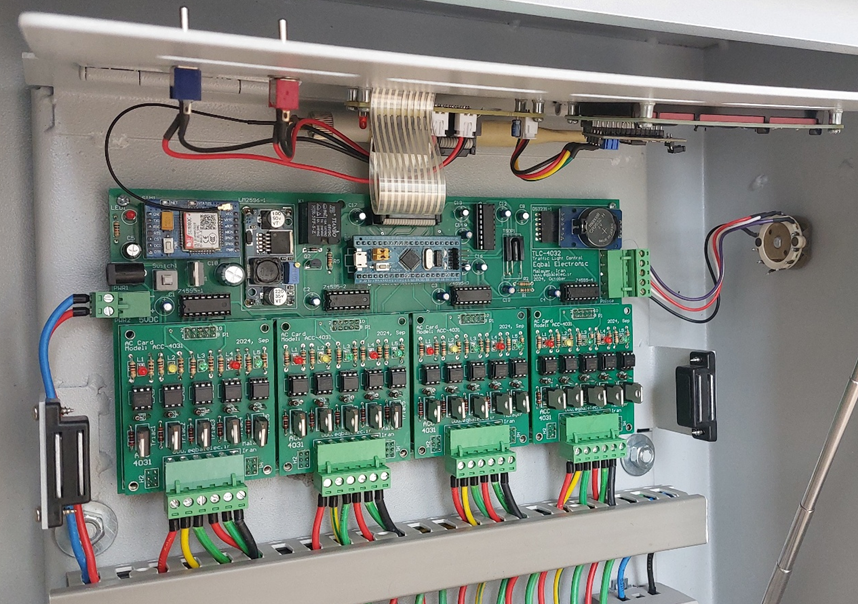

- ساختار کاملا ماژولار به منظور ایرادیابی و تعمیرات سریع
- امکان کار در حالت تقاطع دو طرفه، سه طرفه و چهار طرفه
- امکان اتصال چراغ عابر پیاده
- سازگار با تمامی چراغ های راهنمایی
- دارای 20 پروفایل کاملا مجزا جهت تنظیمات تابلو و تنظیم جهت هر روز، روز تعطیل یا روز غیر تعطیل
- در هر پروفایل عملکرد، روز عملکرد، ساعت شروع و پایان، زمان سبز هر فاز، زمان زرد، زمان قرمز مشترک و رنگ چشمک زن هر فاز قابل تنظیم می باشد
- هر پروفایل شامل تمامی تنظیمات چراغ های راهنمایی میباشد و میتوان تابلو را در پروفایل های مختلف در حالت های گوناگون به کار گرفت (مثلا با تنظیم پروفایل ها میتوان تنظیم کرد که یک تقاطع در ساعاتی از شبانه روز به صورت 4 فاز و در ساعاتی به صورت 2 فاز کار کند)

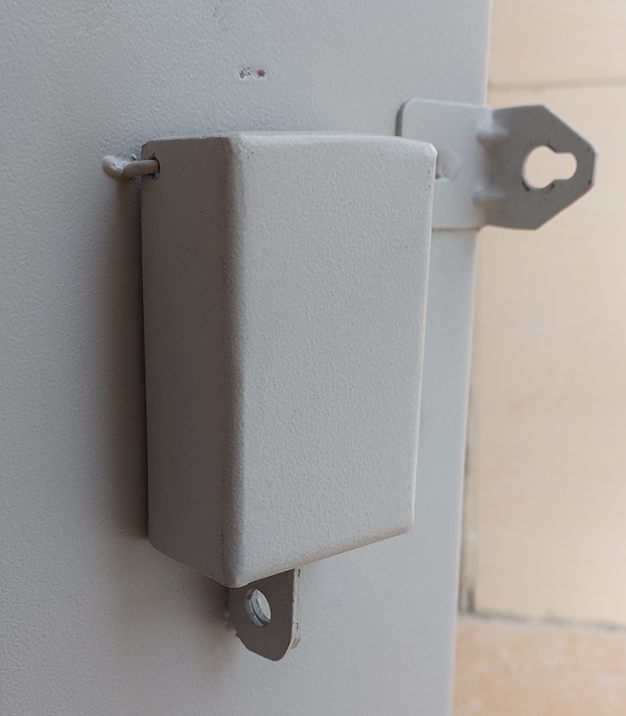

- مجهز به دریچه کنترل پلیس جهت انجام تنظیمات موقت توسط پلیس
- مجهز به ماژول سیمکارت و سازگاری نرم افزاری با سیمکارت های همراه اول، ایرانسل و رایتل
- قابلیت انجام کلیه تنظیمات تحت بستر اینترنت اشیا (IoT) با نرم افزار اختصاصی
- تنظیم ساعت و تاریخ
- فریز کردن تابلو در حالت فعلی
- مشاهده ی وضعیت دقیق هر چراغ راهنمایی
- انجام تنظیمات 20 گانه ی پروفایل ها (شامل تمامی تنظیمات تابلو)

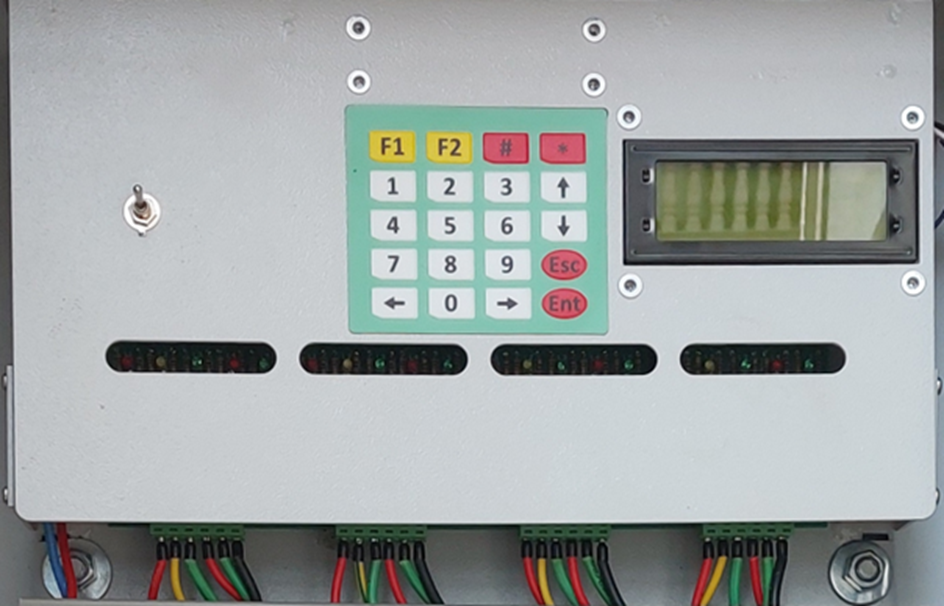

- مجهز به نمایشگر LCD جهت نمایش تنظیمات و وضعیت چراغها
- ارسال حاضری در بازه ی زمانی قابل تنظیم به منظور اطمینان از عملیاتی بودن تابلو
- نمایش وضعیت تابلوها (زمان ارسال آخرین حاضری، نمایش اختلاف زمانی ساعت تابلو و ساعت واقعی، شناسایی تابلوهای غیر فعال)
- امکان تنظیم رنگ چراغ در حالت چشمک زن (زرد یا قرمز)
- امکان انجام کلیه ی تنظیمات بوسیله کیبورد نصب شده در دستگاه و ریموت کنترل مادون قرمز
- امکان تنظیم زمان قرمز مشترک به منظور خالی شدن تقاطع پس از اتمام زمان چراغ قرمز

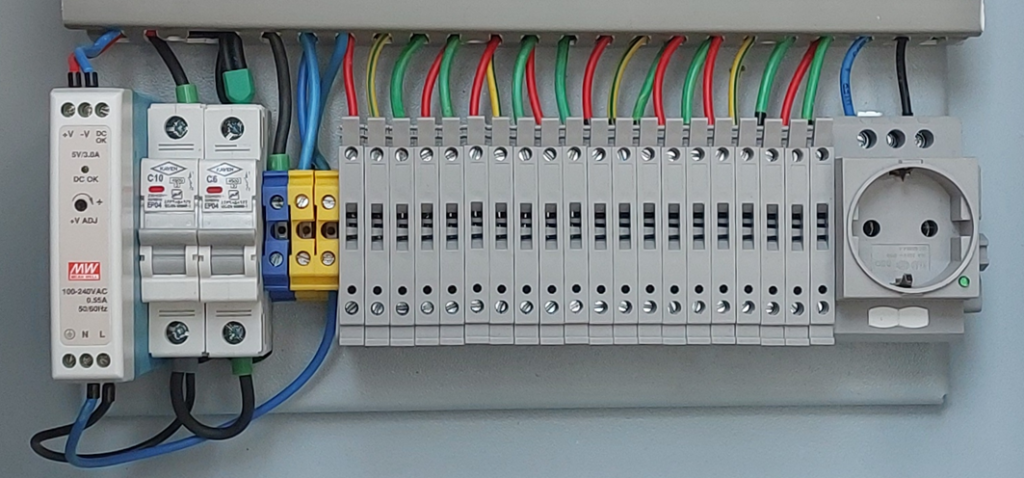

- مجهز به ترمینال فیوز دار به منظور محافظت از مدار الکترونیک
- داری پریز با خروجی 220 ولت به منظور نصب تجهیزات جانبی
- امکان فعال / غیر فعال کردن دسترسی پلیس به تابلو
- مجهز به فیوز جداگانه جهت برد فرماندهی و چراغ های راهنمایی (امکان قطع چراغ های راهنمایی در هنگام انجام تنظیمات در دستگاه)
- ابعاد تابلو (سانتی متر): 18×40×45
- این محصول در پارک علم و فناوری استان همدان (پویش ملی نوآفرین صنعت ساز- رویداد امید) ارائه شده و برگزیده شده است که گواهینامه مربوطه در پایین این صفحه درج گردیده است.

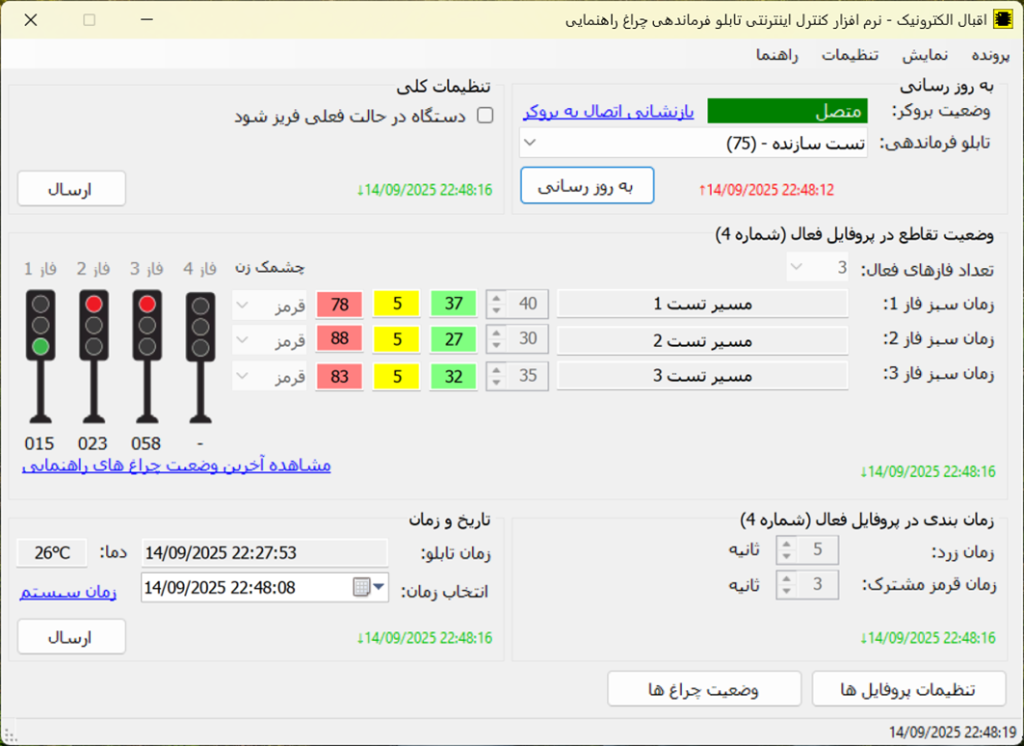

قابلیت های نرم افزار (تحت بستر اینترنت)
- جهت تنظیمات نیاز به مراجعه به دستگاه و یا اتصال فیزیکی با تابلو نمی باشد و کلیه ی فرآینده های تنظیم تحت بستر اینترنت انجام می پذیرد
- مشاهده و تنظیم ساعت و تاریخ هر دستگاه
- مشاهدهی دمای داخلی تابلو

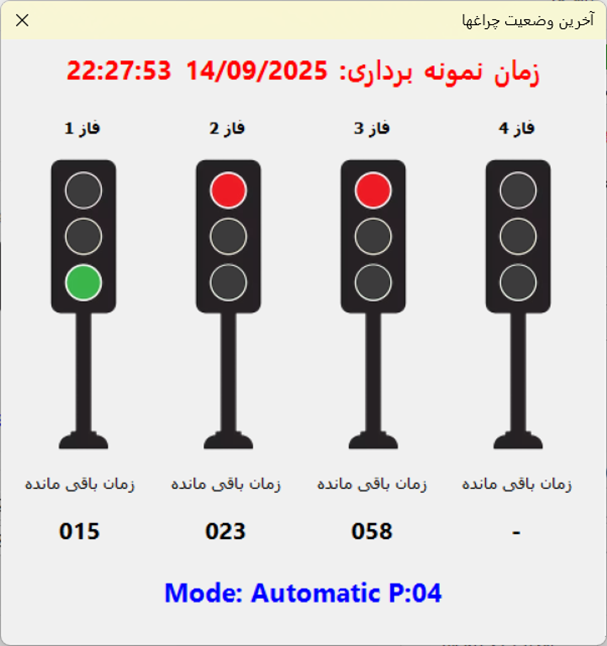

- مشاهده وضعیت تقاطع شامل وضعیت هر چراغ و همچنین زمان باقیمانده در هر وضعیت
- مشاهده و ویرایش پروفایل های 20 گانه دستگاه که حاوی تمامی تنظیمات تابلو می باشد

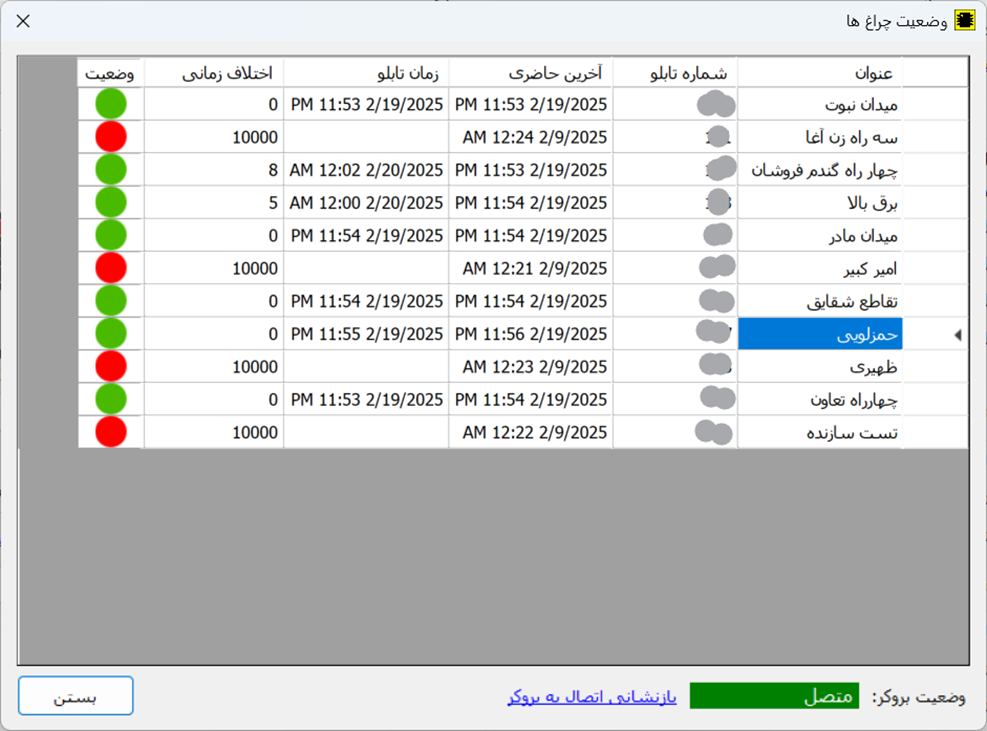

- مشاهده و بررسی وضعیت کلیه ی تابلو های نصب شده (چک کردن حاضری دستگاهها) و نمایش اختلاف زمانی دستگاه با زمان واقعی
- امکان فریز کردن دستگاه در حالت فعلی از راه دور

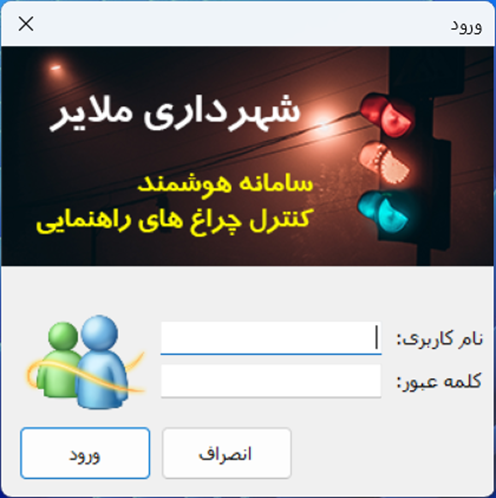

- ورود امن به نرم افزار با امکان تعریف کاربر جدید و تغییر پسورد به منظور افزایش ضریب امنیت

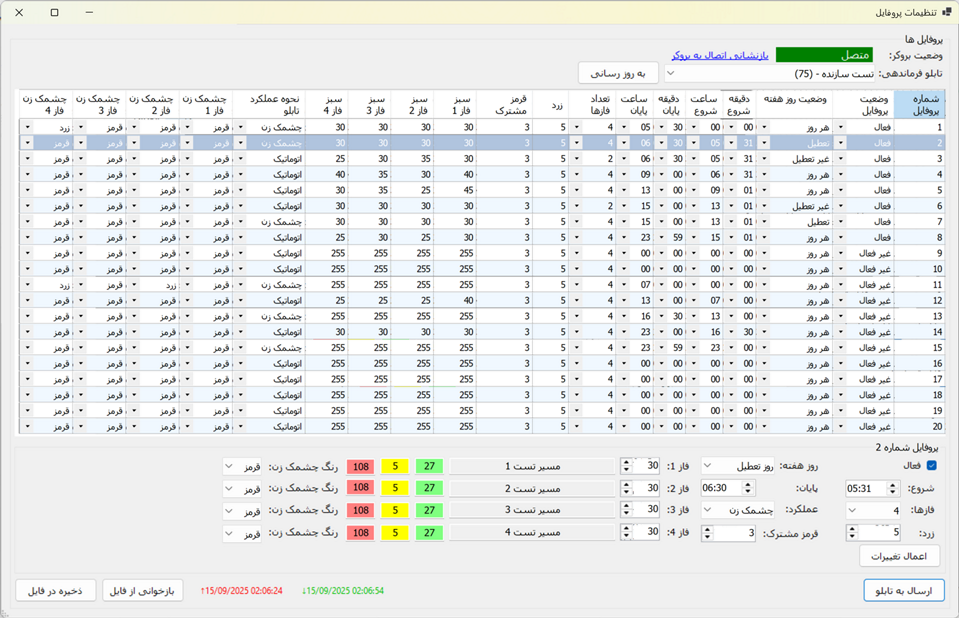

در شکل بالا پروفایل های تابلو با صورت زیر تعریف شده است:
هر روز از ساعت 12 بامداد تا ساعت 05:30 تابلو به صورت چشمک زن 4 فاز فعالیت می کند، فاز 1و2و3 به رنگ قرمز و فاز 4 به رنگ زرد چشمک می زند (پروفایل 1)
اگر روز تعطیل باشد چشمک زدن تا ساعت 06:30 ادامه می یابد با این تفاوت که هر 4 فاز به رنگ قرمز چشمک می زند. (پروفایل 2)
اگر روز تعطیل نباشد از ساعت 05:31 تا ساعت 06:30 تابلو به صورت اتوماتیک دو فاز عمل می کند و چراغ های روبروی هم مثل هم عمل می کنند (پروفایل 3)
هر روز از ساعت 06:31 تا ساعت 09:00 تابلو به صورت اتوماتیک 4 فاز فعالیت می کند (پروفایل 4)
هر روز از ساعت 09:01 تا ساعت 13:00 به صورت اتوماتیک 4 فاز با زمانبندی متفاوت از پروفایل 3 فعالیت می کند (پروفایل 5)
اگر روز غیر تعطیل باشد از ساعت 13:01 تا ساعت 15:00 تابلو به صورت اتوماتیک 2 فاز فعالیت می کند (پروفایل 7)
اگر روز تعطیل باشد از ساعت 13:01 تا ساعت 15:00 تابلو به صورت چشمک زن 4 فاز فعالیت می کند (پروفایل 7)
هر روز از ساعت 15:01 تا ساعت 23:59 تابلو به صورت اتوماتیک 4 فاز فعالیت می کند (پروفایل 8)
نکات مهم در خصوص تنظیمات پروفایل ها
- زمان مشخص شده جهت آغاز و پایان پروفایل، شامل همان پروفایل خواهد شد، مثلا اگر زمان 17:45 تا 21:30 باشد، از ساعت 17:45:00 تا 21:30:59 این پروفایل فعال خواهد بود.
- چنانچه جهت زمان فعلی تابلو هیچ پروفایلی تعریف نشده باشد، تابلو به صورت چشمک زن با رنگ قرمز فعالیت خواهد کرد.
- چنانچه زمان تنظیم شده برای پروفایل ها دارای همپوشانی باشند، پروفایلی فعال خواهد شد که اولویت بالاتری دارد (اولویت ها به ترتیب از 1 تا 20 می باشد و بر اساس شماره پروفایل، پروفایل 1 بالاترین اولویت و پروفایل 20 پایین ترین اولویت)
به عنوان مثال اگر پروفایل 8 از ساعت 18:30 تا 19:30 و پروفایل 9 از ساعت 19:00 تا 21:00 تنظیم شده باشد و زمان فعلی 19:21 دقیقه باشد، پروفایل 8 فعال خواهد شد.
- در حالت عملکرد 4 فاز هر فاز به صورت مستقل عمل خواهد کرد، در حالت 3 فاز سه فاز اول به صورت مستقل عمل کرده و فاز چهارم خاموش خواهد شد، در حالت 2 فاز، هر چهار فاز روشن شده و فاز های 1 و 3 و فازهای 2 و 4 مانند هم عمل خواهند کرد. (در یک تقاطع چراغ های روبروی هم مانند هم خواهند بود)

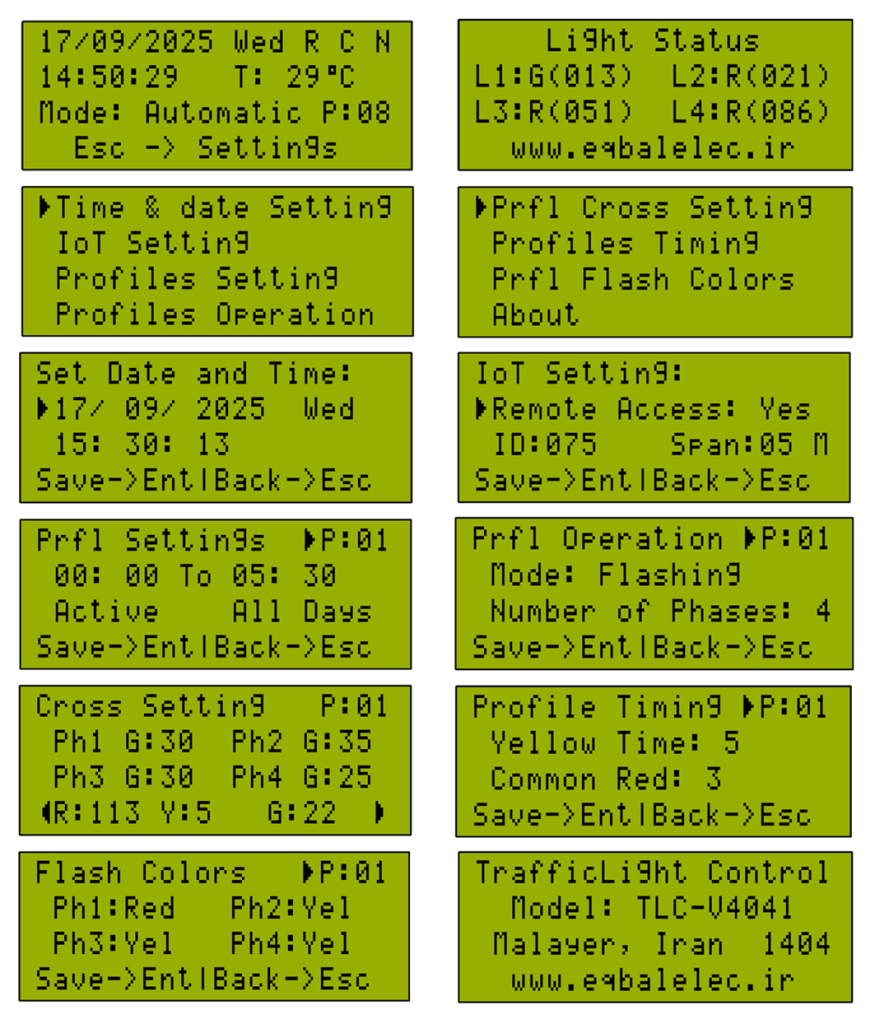

انجام کلیه ی تنظیمات دستگاه توسط کیبورد یا کنترل از راه دور (تعبیه شده در تابلو) امکان پذیر می باشد
چنانچه به هر علتی (قطعی اینترنت، اتمام شارژ سیم کارت، عدم آنتن دهی در مکان نصب تابلو و …) امکان تنظیمات از راه دور دستگاه وجود نداشته باشد، با مراجعه حضوری و با ورود به منوهای دستگاه می توان کلیه تنظیمات دستگاه در پروفایل های 20 گانه را انجام داد.
